这次本小编在这里为您简单的介绍一下皮带机缓冲托辊的改进设计及原理,希望本次的介绍会对大家在平常工作时带来帮助。

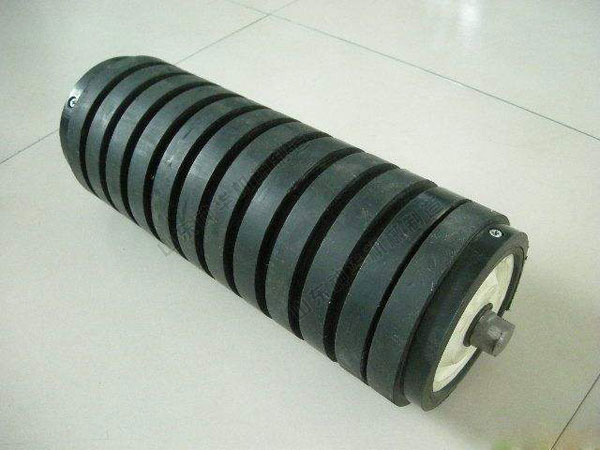

皮带机缓冲托辊一般都用在搭接带式输送机的落料位置,现在使用较为广泛的带式输送机多采用在普通刚面托辊外表面进行直接加胶方式,也就是在普通刚面托辊上加上橡胶圈,利用橡胶圈的弹性储能来对抛落时产生的冲击力起到缓解作用,但是这种方法对于缓解冲击力的能力是十分有限的,仅仅能够利用橡胶圈的弹性储能来缓解冲击力,对于胶带以及托辊的保护作用并不明显,因此对缓冲托辊进行改进是十分必要的。
对缓冲托辊进行改进的基本设计思路是在原有的橡胶圈缓冲的基础之上进行的,尽量在不会增加机械加工难度以及制造成本的条件下进行,且要达到提高缓冲托辊的缓冲保护性能的目的。改进设计的原理为采用机械原理中的曲柄滑块机构。原理如右图所示:
在滑杆L2上安装缓冲的弹簧,使抛落时的冲击力能够有所缓解。在新型缓冲托辊的运行时,首先为抛落物品随之产生的冲击力导致L3进行左右方向的摆动,然后带动滑杆L2进行下滑并也做幅度较小的摆动,在滑竿L2进行下滑的过程中,使L2上加装的弹簧进行压缩,通过压缩弹簧,使得在煤炭下落过程中的冲击力有一定的程度的缓解且能够对胶带以及托辊起到二次保护的作用。
