了解托辊分类与安装间距,越详细越好

发布时间:2020-11-02    关键词:

托辊

皮带机缓冲托辊

尼龙托辊

托辊结构简单,携带方便,选用托辊需要了解哪些知识呢?当然是托辊分类与安装间距,了解的越详细越好啊,本期托辊厂家带大家了解托辊分类与安装间距:

一、托辊分类

  a.槽形托辊:用于承载分支输送散状物料。

  b.平行托辊:平行上托辊,用于承载分支输送成件物品,平行下托辊用于回程分支支撑输送带。

  c.调心托辊:用于调整输送带跑偏,防止蛇行,保证输送带稳定运行。前倾式槽形托辊也起调心、对中作用。

  d.缓冲托辊:安装在输送机受料段的下方,减小输送带所受的冲击,延长输送带使用寿命。

  e.回程托辊:用于下分支支撑输送带,有平行、V形、反V形几种,V形与反V形辊能降低输送带跑偏的可能性。当V形和反V形两种型式配套使用,形成菱形断面,能更有效地防止输送带跑偏。

  此外,还有梳形托辊和螺旋托辊,能清除输送带上的粘料,保持带面清沽。

  f.过渡托辊:安装在滚筒第一组托辊之间,可使输送带逐步成槽或由槽形展平,以降低输送带边缘因成槽延伸而产生的附加应力,同时也防止输送带展平时出现撒料觋象。

二、托辊间距

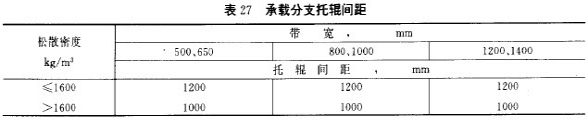

  托辊间距应满足两个条件:辊子轴承的承载能力及输送带的下垂度,托辊间距应配合考虑该处的输送带张力,使输送带获得合适的垂度。

  稳定工况下的下垂度应限制在%%以内。

  回程分支托辊间距:2.4~3m。

  凸弧段托辊间距:一般为承载分支托辊间距的1/2,还应验算输送带合力的附加载荷是否超出所选托辊的承载能力。

  落料处缓冲托辊间距:根据物料的松散密度、块度及落料高度l而定,一般按承载分支托辊间距的l/2~1/3。当松散密度较大,落差较高时可取l.2~1.5倍辊径。

  输送重量大于 20kg的成件物品时,托辊间距不应大于物品长度的l/2(沿输送方向)。对于20kg以下的成件物品托辊间距可取lm。

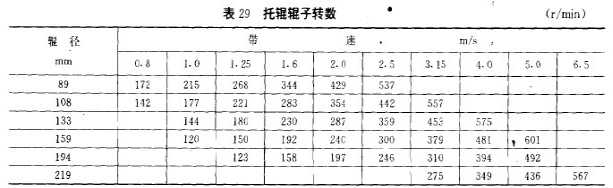

  托辊辊子:根据承载能力分普通型及重型两种,每种辊径对应2~3种轴径。全部采用大游隙轴承,并保证所有辊子转数不超过600r/min,参见下表。

以上便是总结的托辊分类与安装间距,如果大家想了解更多精彩内容,随时到山东神华官网查看.
